CK61100卧式数控车床

导轨宽度:600mm

加工工件长度:1.5-6米

加工工件重量:2T

订购热线:13709112590 (微信同号)

在线咨询
若你有价格预算限制,联系我们
让我们来为您定制!
  • 产品详情
  • 联系我们

众拓机床制造有限公司专注于重型卧式车床、数控车镗床、轧辊车床、车铣复合加工中心的生产、制造与研发,针对回转直径1000mm-5000mm,内孔大于500mm-4000mm,长度20m以内超大轴类、孔类、盘类零件的全工序加工。在产品研发上朝着高精度,多功能,智能化,复合化的方向不断努力。

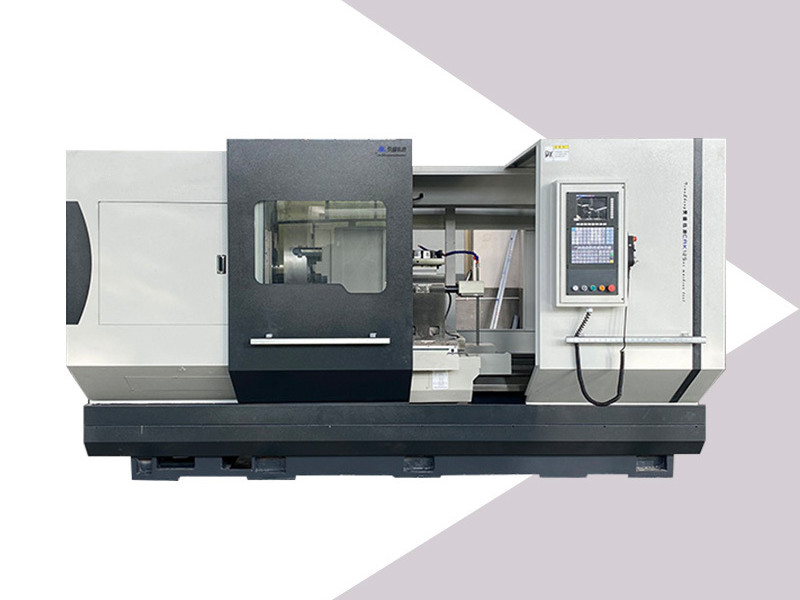

CK61100型数控车床是一种高效率数控车床,结构合理,制造精良,配置先进,造型美观。机床通过数控系统自动控制,可对加工范围内的各种内孔、外圆、圆锥面、圆弧面及螺纹进行加工,特别适用于中小批量的轴类、盘类零件的粗精加工

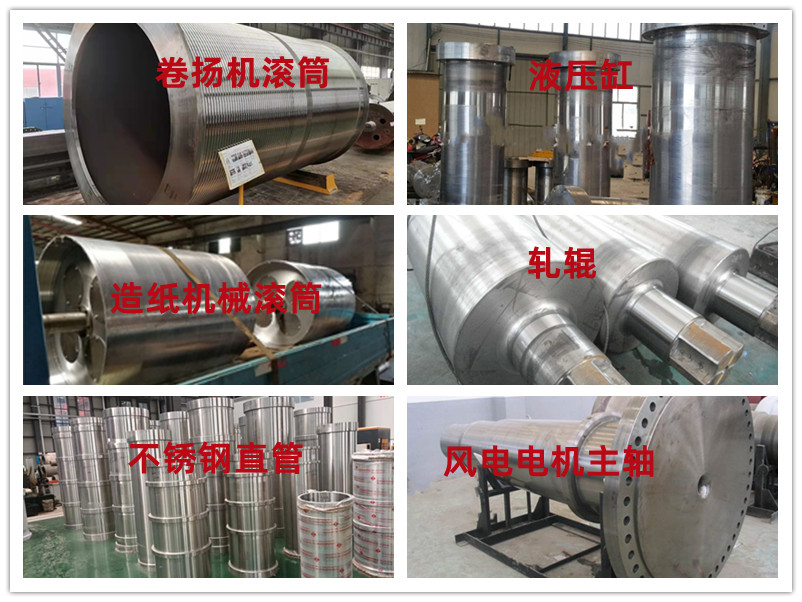

产品应用领域:

1、中大型油缸 。

2、风电主轴的全工序加工 。

3、造纸行业的滚筒 。

4、起重机钢丝绳卷筒。

5、阴极棍滚筒。

6、离心机滚筒的外圆车削、内孔镗削、端面钻孔、攻丝、轴面钻孔、铣削等工序加工。

7、钢锭、轧辊、钛合金、高温合金、激光熔覆材料等贵金属的高效车削加工。

CK61100数控车床主要用于加工各种轴类、盘类零件,可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面,能够满足黑色金属及有色金属高速切屑的速度需求。适合汽车、摩托车、电子、航天、军工等行业对转体类零件进行高效、大批量、高精度的加工。

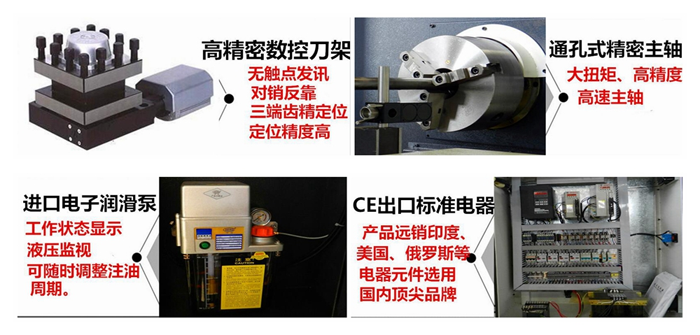

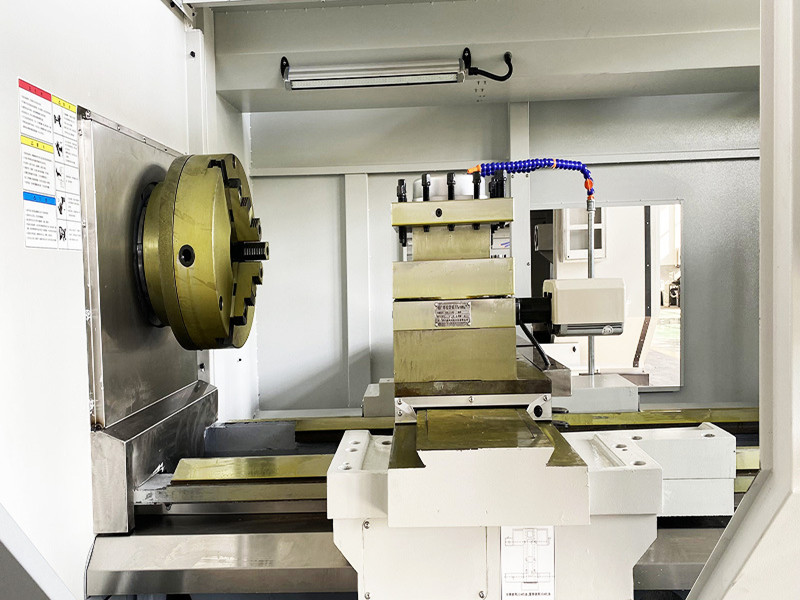

     1、整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。

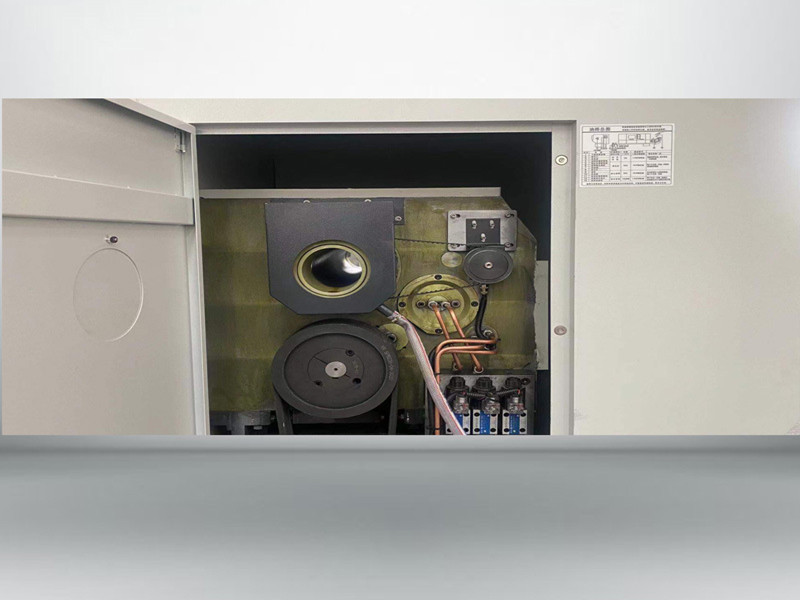

     2、床头箱优化设计,适合盘类、轴类零件的车削加工,可以进行直线、圆弧、公英制螺纹、多头螺纹的加工,能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。

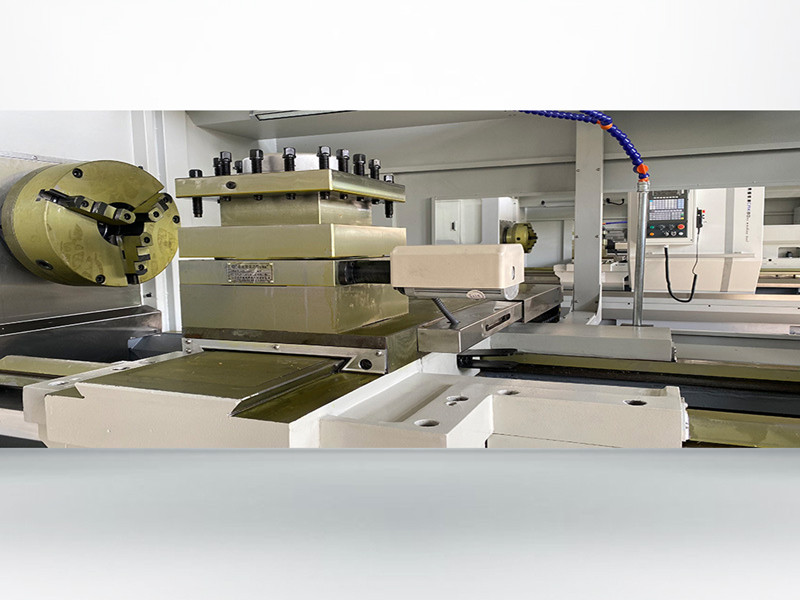

     3、机床为整体床身,导轨和滑鞍导轨都采用特殊性材料的硬导轨,床身经48小时回火处理消除机床应力,导轨经高频淬火,超硬耐磨,经久耐用、加工精度保持性好。

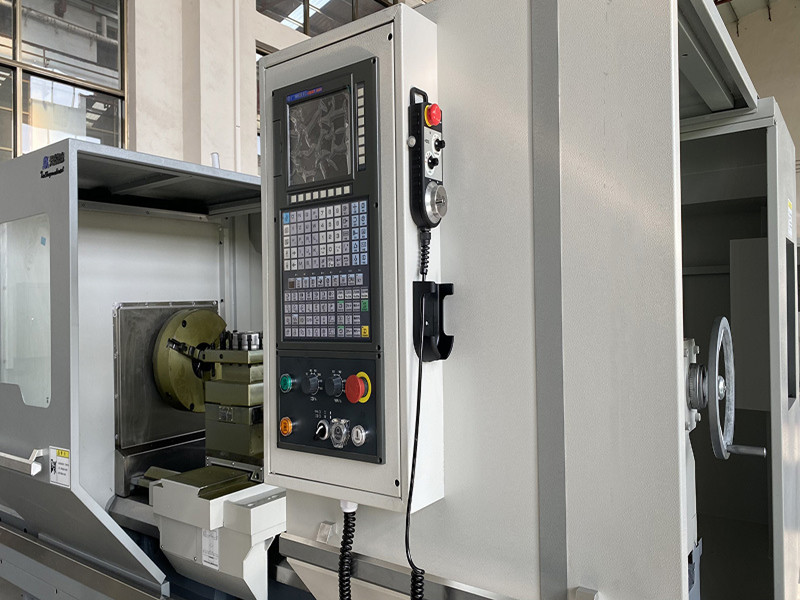

     4、数控系统采用GSK980TDC,采用国产名优滚珠丝杠及高精度丝杆轴承。

     5、采用高精度主轴轴承组且经精密装配和动平衡测试的主轴,保证主轴精度高的、噪声低、刚性强。

     6、各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨,当有异常状态或油量不足时,自动产生警告讯号。

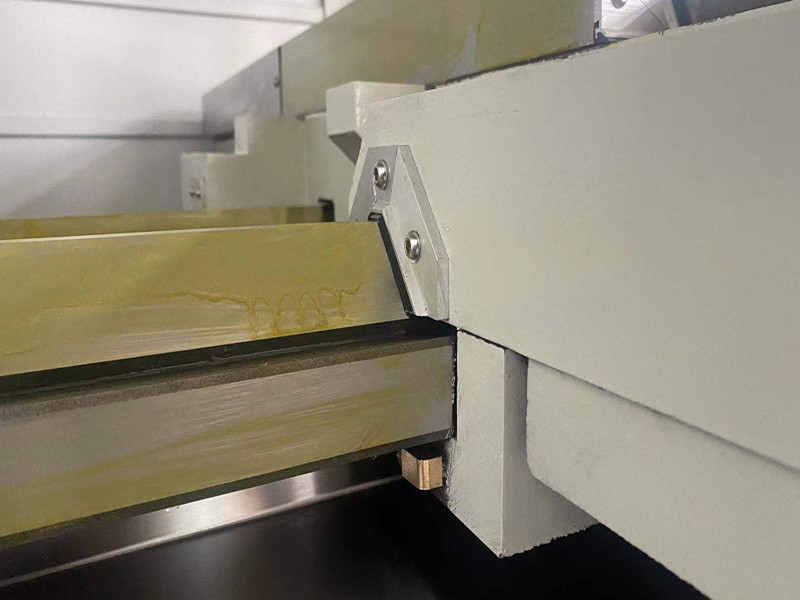

     7、导轨加刮屑装置,防止导轨被铁屑和冷却液腐蚀,方便铁屑的清理。


项目

单位

规格

备注

床身上最大回转直径

mm

1000


最大切削长度

mm

1350

标配

最大切削直径

mm

 800

标配

滑板上最大回转直径

mm

 780

标配

主轴端部型式及代号


D11/C11


主轴孔直径

mm

105


最大通过棒料直径

mm

100


主轴箱

主轴转速范围/

主轴最大输出扭矩

r/min/Nm

30-84;300-835;53-150;125-350


主电机功率

kW

11


卡盘

卡盘直径

mm

400


X轴快移速度

m/min

4


Z轴快移速度

m/min

8


X轴行程

mm

420

标配

Z轴行程

mm

1350

标配

尾座套筒直径/行程

mm

100/250


尾座主轴锥孔锥度

莫氏

6#


标准刀架形式


立四


刀具尺寸

外圆刀

mm

32×32


镗刀杆直径

mm

Ф32


机床总重

kg

4500


机床外型

×宽×高

mm

4000×1800×1850


 机床精度

配套件名称

型号及规格

制造商

备注

数控系统

980TDC

广州数控


X轴伺服电机

130SJT-M100B

Z轴伺服电机

130SJTB-M180B

主电机

11KW

国产

变频

主轴轴承

NN3032K/P5 160×240×60

哈尔滨


NN3026K/P5 130×200×52

X轴丝杠

FFZD3206T-3-P4

南京工艺


Z轴丝杠

FFZD5010T-3-P3

南京工艺

1500mm

FFZD6310-4-P5

南京工艺

3000 mm

FFZD8010-4-P5

南京工艺

4000mm以上

电动刀架

SLD16504W

沈阳机床刀架分公司


齿轮

全套

沈阳机床齿轮分公司

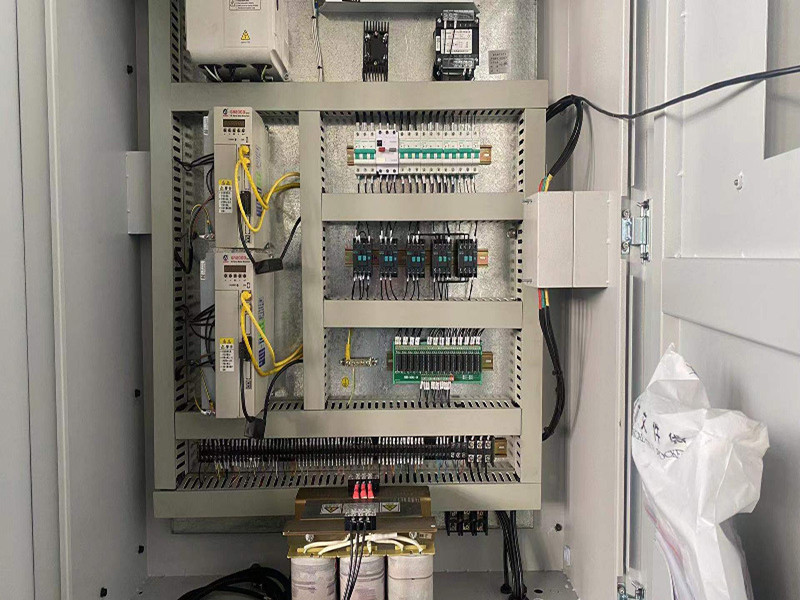

电器


正泰


液压卡盘

500

国产

选配

手动台尾

带套筒锁紧

本厂装配

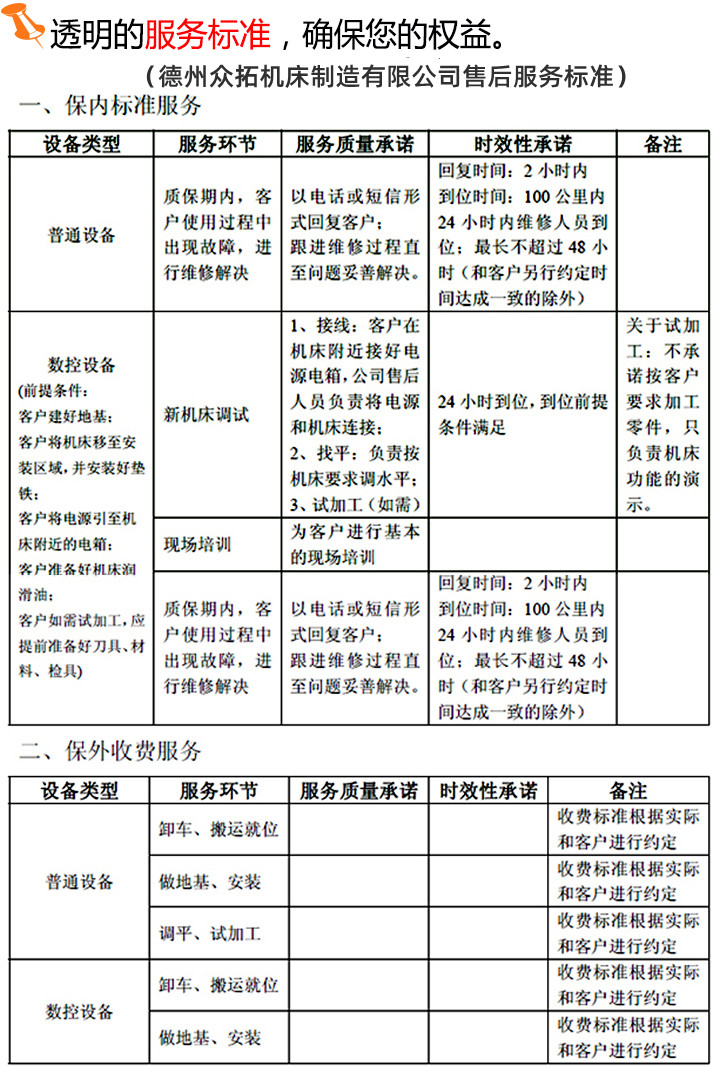

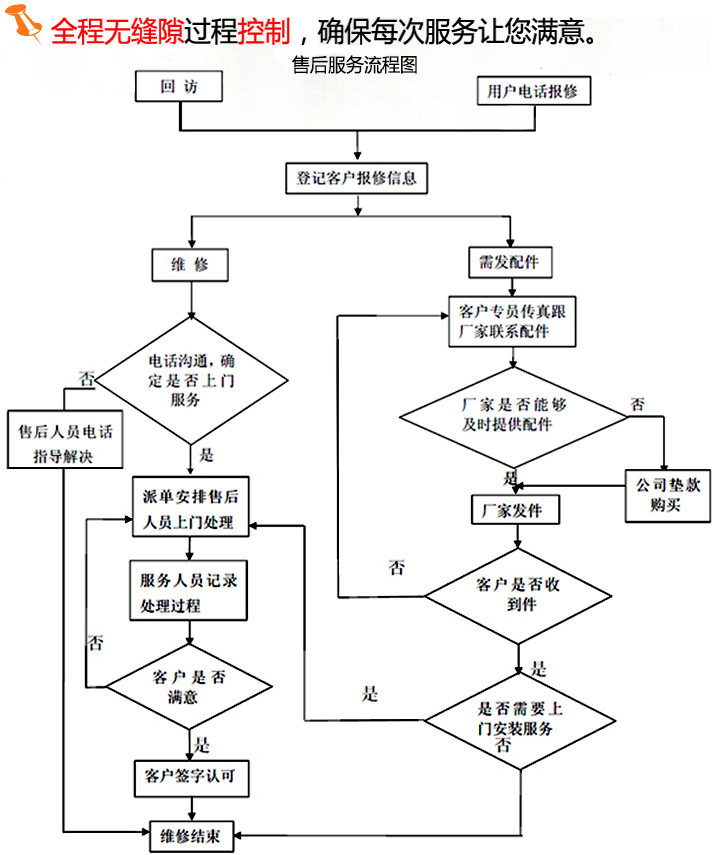

01 众拓机床,质保一年。质保期内免费维修、零配件免费更换

02 免费保养三年,每年免费清洗机床一次、为机床换油一次清理油箱、齿轮箱等一次检测精度一次,使机床使用寿命更长;

03 24小时无间断客服服务,如需上门服务100公里以内客户12小时内专人到场服务,省外48小时内上门服务;

若现场无法排除故障,提供应急措施,确保正常工作;3个内如不能及时修复,酌情提供相应备机备件。
