德州众拓机床可为用户提供：机床回转直径为0.5m-6.3m，零件加工长度为1m-50m，承重为3T-300T。系列整体二导轨、三导轨、分体式四导轨重型数控车床、车镗床、车铣复合数控车床。

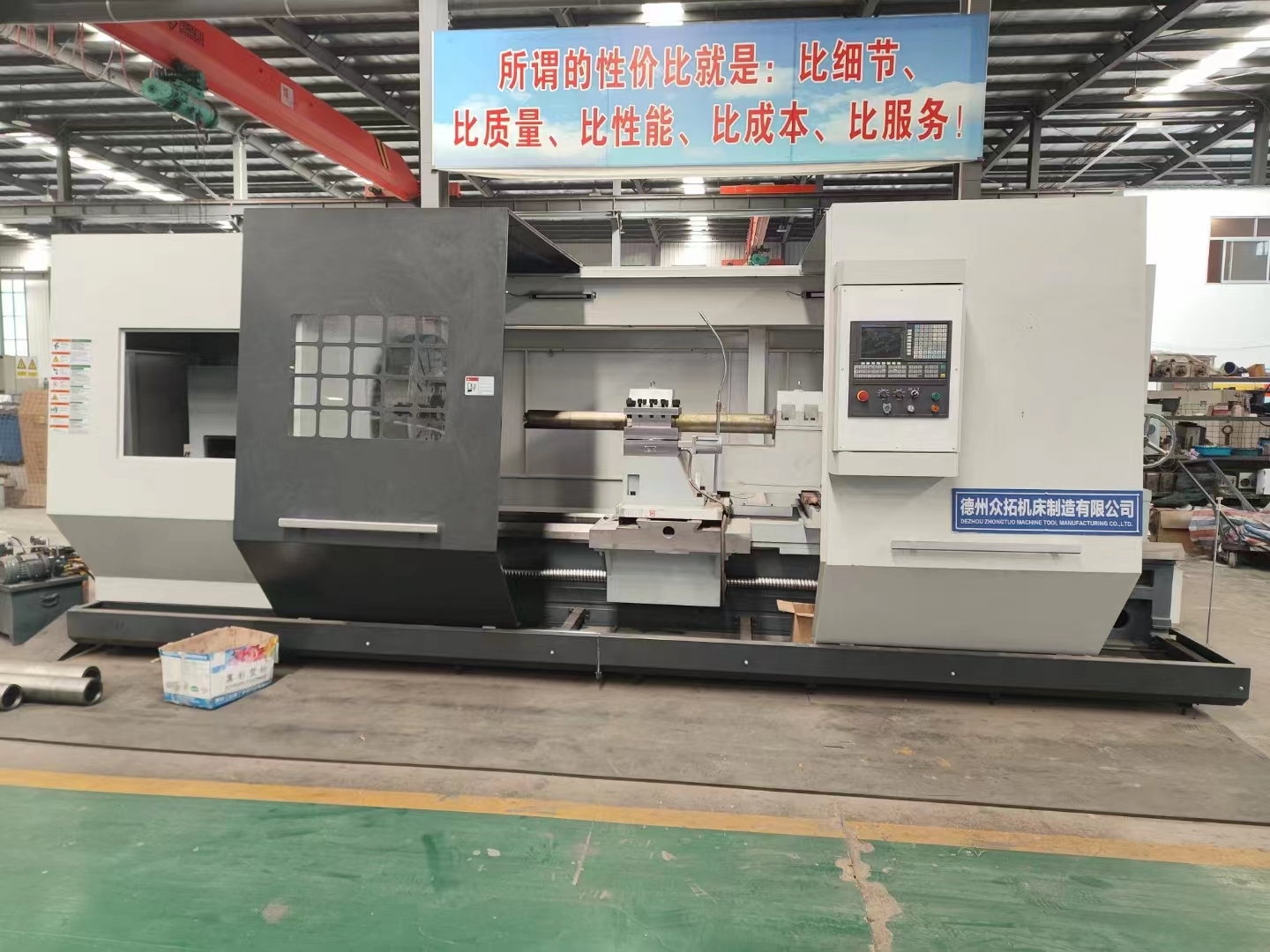

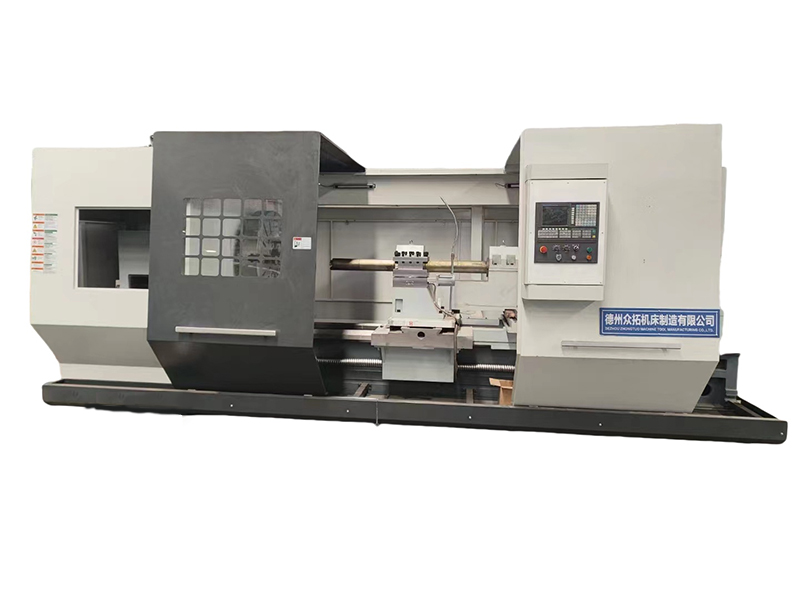

      CK61150A数控车床为在大型卧式平床身车床基础上开发的一款多功能数控车床，床身重新优化，整体加重，拖板加长加宽加厚，可对零件内孔进行切削加工，加工效率、精度及刚性优于普通数控车床。配置西门子828D/发那科系统。车削主传动为自动四档档内无级变速，两个联动控制轴，X轴采用滚珠丝杠副加交流伺服电机直连减速机结构/连接齿轮盒结构，Z轴采用滚珠丝杠加交流伺服电机加精密减速机直连结构，半闭环控制，具有很好的定位精度和重复定位精度。

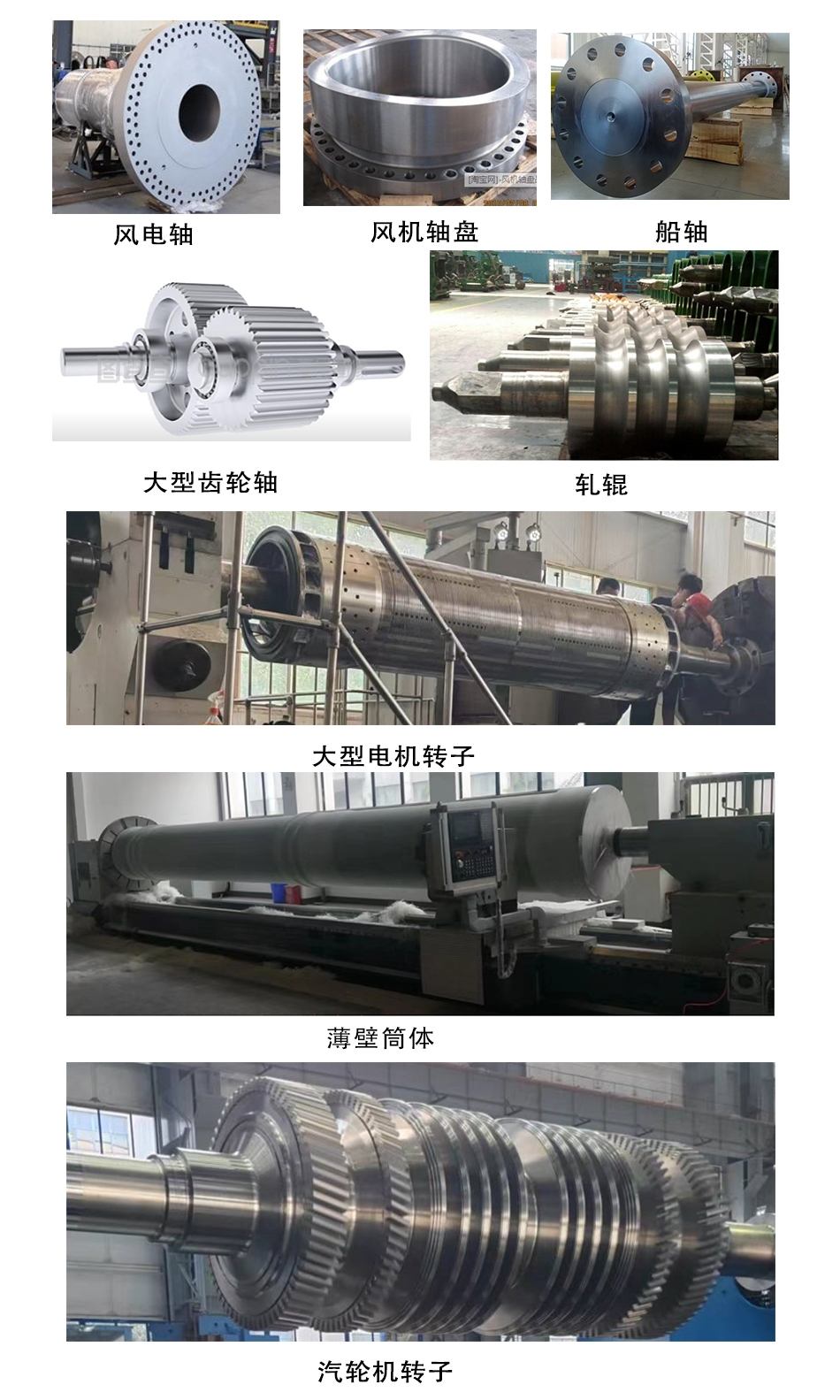

产品应用领域：

1、中大型油缸

2、风电主轴的全工序加工

3、造纸行业的滚筒

4、起重机钢丝绳卷筒

5、阴极棍滚筒

6、离心机滚筒

7、高温合金、钛合金、钢锭、轧辊、激光熔覆材料等贵金属的高效车削加工

8、薄壁件的外圆车削、内孔镗削、端面钻孔、攻丝、轴面钻孔、铣削等工序加工

根据客户需求，在原有车床基础上可以自由选配增加车镗，车铣，车钻，车磨等复合功能。

      本机床主要由床身、床头箱、床头箱底座、主电机及电机底座、卡盘、中心架、尾座、刀架、走台、液压系统、电气系统与数控系统、冷却系统、功能部件及随机附件等组成。

1，床身、拖板：

     机床床面为平-V结构，采用高强度树脂砂铸造，床面进行中频淬火处理，硬度为HRC45-55，并经退火处理，充分消除其铸造时热胀冷缩变形量及内应力，也可分散切削时的振动；中频淬火深度较深，利于机床二次重磨。机床床体刚性强，承载力大，稳定性好。拖板采用刮胶处理，由于该材料中含有润滑元素，使其动静摩擦系数相差较小，配合润滑油一起大大降低了拖板与床身导轨面的摩擦，防止爬行。机床床身铸有向后排屑用拱形门，切屑直接排到接屑盘中，排屑、清理方便。

2，床头箱：

     主轴采用三点支撑，前端为固定端，中、后端为游动端，前、后为主要支撑，中间为辅助支撑，轴向定位设在前端，使主轴受热后向后伸长，消除了主轴热伸长对机床精度的影响；床头主传动由变频电机带动，自动四档，档内无级；主轴系统具有较佳的刚度和承载能力，回转平稳，精度高，主轴箱采用强力油液润滑形式，由专用的机油泵对床头箱齿轮以及轴承进行润滑。主轴前端采用迷宫和齿槽双重密闭结构，可有效的防止漏油及外物进入主轴箱内。

3，刀架（可选配烟台环球AK23320X4D）

     标配立式4工位电动刀架，刀架对边300X300mm，刚性强。

  （烟台环球刀架对边尺寸320X320）

4 ，X、Z轴：

      采用伺服电机加精密减速机驱动，X轴传动为滚珠丝杠，X向滚珠丝杠直径为Φ40x5，Z轴传动为m5台湾精密斜齿条。滚珠丝杠有两套专用角接触球轴承通过合理组配来支撑.

5，尾座：

     本机床尾座为手动结构，具有足够的承载能力。尾座的移动由拖板拖挂拖动尾座纵向移动，尾座移动方便快捷，宜人性强。尾座由上、下体两大部分组成，尾座上体内装有尾座套筒、尾座套筒移动机构和主轴中心调整机构。套筒锁紧为手动。

     为了防止床尾与床身之间在顶持工件时发生滑移，在尾座上装有止退杆。

6，润滑系统：

     主轴箱轴承、箱体内齿轮以及轴承的润滑由专用机油泵完成，滚珠丝杠轴承、机床导轨各润滑点的润滑采用间歇式集中润滑，且时间可调，有效防止润滑油的浪费，可有效提高机床的动态响应特性及丝杠导轨的使用寿命。所有润滑油管均有防护罩。

7，机床操纵：

     机床配备双拉门封闭式防护罩，操纵箱固定在右侧拉门上，操纵箱可根据需求旋转不同角度，宜人性强，操作方便。

     操纵台安装在拖板上，并可随拖板一起运动(不带外防护)。

8，机床电气：

     数控系统标配采用国际上知名的西门子828D/发那科系统，可手动，也可通过写入器，或者通过RS232C标准通讯接口传输程序和参数。可同时控制2轴（X、Z）,并具有直线、圆弧和螺纹插补以及其它多种固定循环等功能，最小分辨率为0.001mm。

     机床除具备其全部标准控制功能及标准配置外，还有系统选择功能及配置供用户选择。

     机床所用电气元器件采用国内外知名品牌的产品，保证了整机较高的可靠性、稳定性和较长的使用寿命。

     操作面板距离地面按1300mm左右设计,高度适中,符合人体工学,宜人性好,使操作者更容易操作及了解机床运转状况。

     电控箱采用全封闭冷热交换电柜，造形美观，散热效果好。强电与数控在同一柜内并有屏蔽措施。柜内主要低压电器元件均为施耐德产品。各种接线夹采 用端头冷压处理。电控箱具有良好的稳定性和可靠性。元件布线排列整齐、编号齐全无误。

     工作电源：380伏，50Hz (三相)。

9，托辊，中心架（选配）

     配Φ50-Φ480mm  闭式中心架

     配Φ450-Φ800mm 闭式中心架

10，冷却：

     标配大流量冷却系统一套，电机功率375W，水泵扬程14m,水泵流量140L/min。

11，防护：

     X向及Z向丝杠均采取了防护措施：X向丝杠位于滑板下，两头安装有防护板，可有效防尘、防屑；Z向丝杠上方设计有丝杠护罩挡板，可有效防护切屑的飞溅对丝杠的影响。

    X向及Z向伺服电机均采取了全防护结构，隐藏式走线，将因线缆裸露引起的故障率降到最低。
