数控车镗床CKT61150是在大型卧式平床身车床基础上开发的一款多功能数控车床，床身重新优化，整体加重，托板加长加宽加厚，可对零件内孔进行切削加工，加工效率、精度及刚性优于普通数控车床。配置广数980TDI/西门子828D/发那科0i/凯恩帝数控系统。车削主传动为自动四档档内无级变速，两个联动控制轴，X轴采用滚珠丝杠副加交流伺服电机直连机构或加齿轮箱体，Z轴采用滚珠丝杠加交流伺服电机加精密减速机直连结构，半闭环控制，具有很好的定位精度和重复定位精度。

产品应用领域：

1、中大型油缸

2、风电主轴的全工序加工

3、造纸行业的滚筒

4、起重机钢丝绳卷筒

5、阴极棍滚筒

6、离心机滚筒

7、高温合金、钛合金、钢锭、轧辊、激光熔覆材料等贵金属的高效车削加工

8、薄壁件的外圆车削、内孔镗削、端面钻孔、攻丝、轴面钻孔、铣削等工序加工

     根据客户需求，在原有车床基础上可以自由选配增加车铣，车钻，车磨等复合功能。

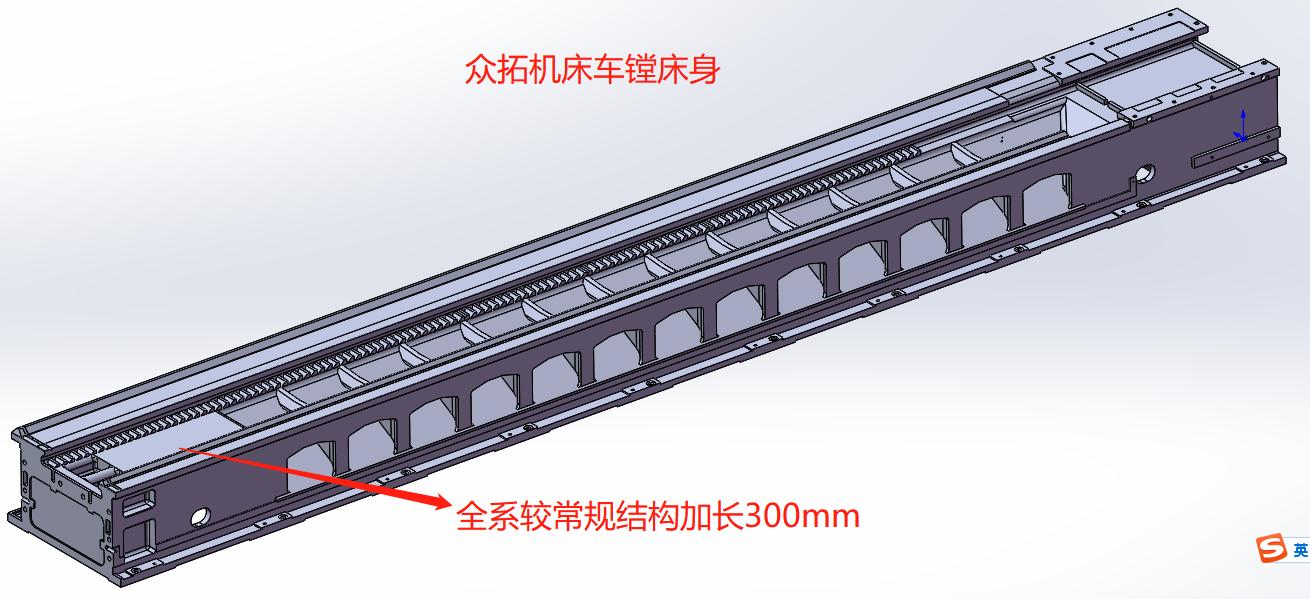

1，床身、拖板：

（1.5米-6米）机床床面为平-V结构，采用高强度树脂砂铸造，床面进行中频淬火处理，硬度为HRC45-55，并经退火处理，充分消除其铸造时热胀冷缩变形量及内应力，也可分散切削时的振动；中频淬火深度较深，利于机床二次重磨。机床床体刚性强，承载力大，稳定性好。拖板采用刮胶处理，由于该材料中含有润滑元素，使其动静摩擦系数相差较小，配合润滑油一起大大降低了拖板与床身导轨面的摩擦，防止爬行。机床床身铸有向后排屑用拱形门，切屑直接排到接屑盘中，排屑、清理方便。

      （7米-10米）床身为拼接：前节+拼接节。床面为平-V结构，采用高强度树脂砂铸造，床面进行中频淬火处理，硬度为HRC45-55，并经退火处理，充分消除其铸造时热胀冷缩变形量及内应力，也可分散切削时的振动；中频淬火深度较深，利于机床二次重磨。机床床体刚性强，承载力大，稳定性好。拖板采用刮胶处理，由于该材料中含有润滑元素，使其动静摩擦系数相差较小，配合润滑油一起大大降低了拖板与床身导轨面的摩擦，防止爬行。机床床身铸有向后排屑用拱形门，切屑直接排到接屑盘中，排屑、清理方便。

       车床结构拖板相对于普通结构拖板进行了充分的加强：拖板跨度加大、厚度加厚、燕尾跨度及高度增加、拖板后侧增加安装镗杆支架底座的安装面并加大了厚度；为设备的内孔镗削加工提供足够的刚性支撑。拖板丝杠中置，丝杆轴承支座装配时充分找正，并采用预拉伸结构，提高了刚性及稳定性。

2，床头箱：

      主轴采用三点支撑，前端为固定端，中、后端为游动端，前、后为主要支撑，中间为辅助支撑，轴向定位设在前端，使主轴受热后向后伸长，消除了主轴热伸长对机床精度的影响；床头主传动由国产主轴伺服电机带动，自动四档，档内无级；主轴系统具有较佳的刚度和承载能力，回转平稳，精度高，主轴箱采用强力油液润滑形式，由专用的机油泵对床头箱齿轮以及轴承进行润滑。主轴前端采用迷宫和齿槽双重密闭结构，可有效的防止漏油及外物进入主轴箱内。

3，刀架：（可选配烟台环球AK23320X4D）

     标配立式4工位电动刀架，刀架对边300X300mm，刚性强。（烟台环球刀架对边尺寸320X320）

4， X、Z轴：

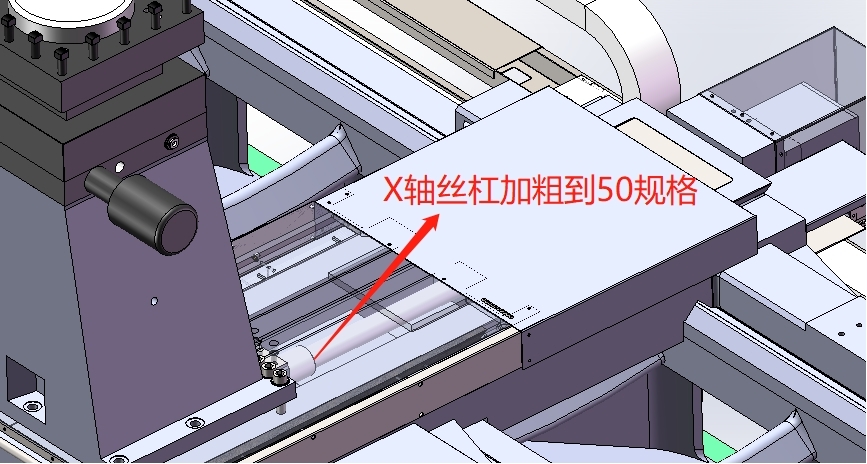

      X轴采用伺服电机加精密减速机驱动，X轴传动为滚珠丝杠，X向滚珠丝杠直径为Φ50x10。z轴采用伺服电机加精密减速机驱动,Z轴传动采用滚珠丝杠，X向滚珠丝杠直径为Φ80x20。

5，内置回转尾座：

      本机床尾座为手动/拖动结构，具有足够的承载能力。尾座的移动由单独齿轮盒经齿条传动实现纵向移动，尾座移动方便快捷，宜人性强。尾座由上、下体两大部分组成，尾座上体内装有尾座套筒、尾座套筒移动机构和主轴中心调整机构。套筒锁紧为手动。为了防止床尾与床身之间在顶持工件时发生滑移，在尾座上装有止退杆。

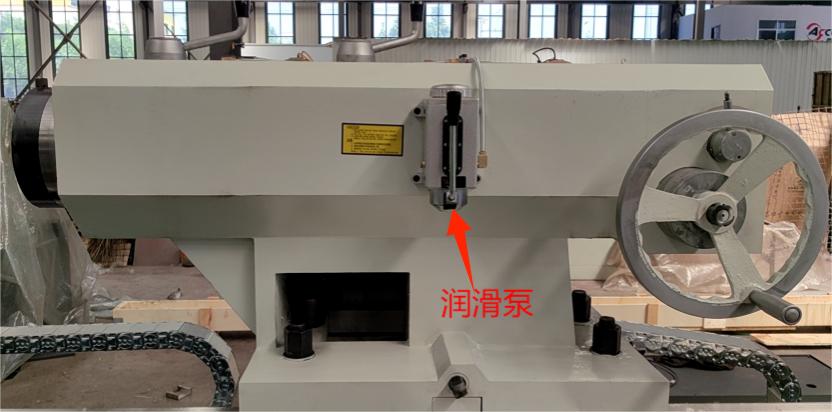

6，润滑系统：

     主轴箱轴承、箱体内齿轮以及轴承的润滑由专用机油泵完成，滚珠丝杠轴承、机床导轨各润滑点的润滑采用间歇式集中润滑，且时间可调，有效防止润滑油的浪费，可有效提高机床的动态响应特性及丝杠导轨的使用寿命，所有润滑油管均有防护罩。配备油箱、油冷机（选配）。

7，机床操纵

     机床配备双拉门半/全封闭式防护罩，操纵箱固定在右侧拉门上，操纵箱可根据需求旋转不同角度，宜人性强，操作方便。操纵台安装在拖板上，并可随拖板一起运动(不带外防护)。

8，镗刀架（选配）

     配置专用数控镗刀座，镗刀座内孔最大可加持260mm的刀杆，可根据需求另外增加过渡套，从而夹持小直径镗杆（φ200mm、φ160mm 选配）。刀架一端与中拖板连接，另一端为RGH55滚柱型高刚性直线导轨。镗杆悬伸8倍镗杆直径，精车T235  45号钢，表面粗糙度控制在3.2μm，圆柱度控制在0.1MM之内。

9，机床电气

     数控系统标配采用国际上知名的广数980TDI系统，可手动，也可通过写入器，或者通过RS232C标准通讯接口传输程序和参数。可同时控制2轴（X、Z）,并具有直线、圆弧和螺纹插补以及其它多种固定循环等功能，最小分辨率为0.001mm。

      机床除具备其全部标准控制功能及标准配置外，还有系统选择功能及配置供用户选择。

     机床所用电气元器件采用国内外知名品牌的产品，保证了整机较高的可靠性、稳定性和较长的使用寿命。

     操作面板距离地面按1300mm左右设计,高度适中,符合人体工学,宜人性好,使操作者更容易操作及了解机床运转状况。

     电控箱采用全封闭冷热交换电柜，造形美观，散热效果好。强电与数控在同一柜内并有屏蔽措施。柜内主要低压电器元件均为施耐德产品。各种接线夹采用端头冷压处理。电控箱具有良好的稳定性和可靠性。元件布线排列整齐、编号齐全无误。

     工作电源：380伏，50Hz (三相)。

10，托辊，中心架（选配）

       配Φ50-Φ480mm  闭式中心架

       配Φ450-Φ800mm 闭式中心架

11，冷却：

       标配大流量冷却系统一套，电机功率375W，水泵扬程14m,水泵流量140L/min。

12，防护：

       X向及Z向丝杠均采取了防护措施：X向丝杠位于滑板下，两头安装有防护板，可有效防尘、防屑；Z向丝杠上方设计有丝杠护罩挡板，可有效防护切屑的飞溅对丝杠的影响。

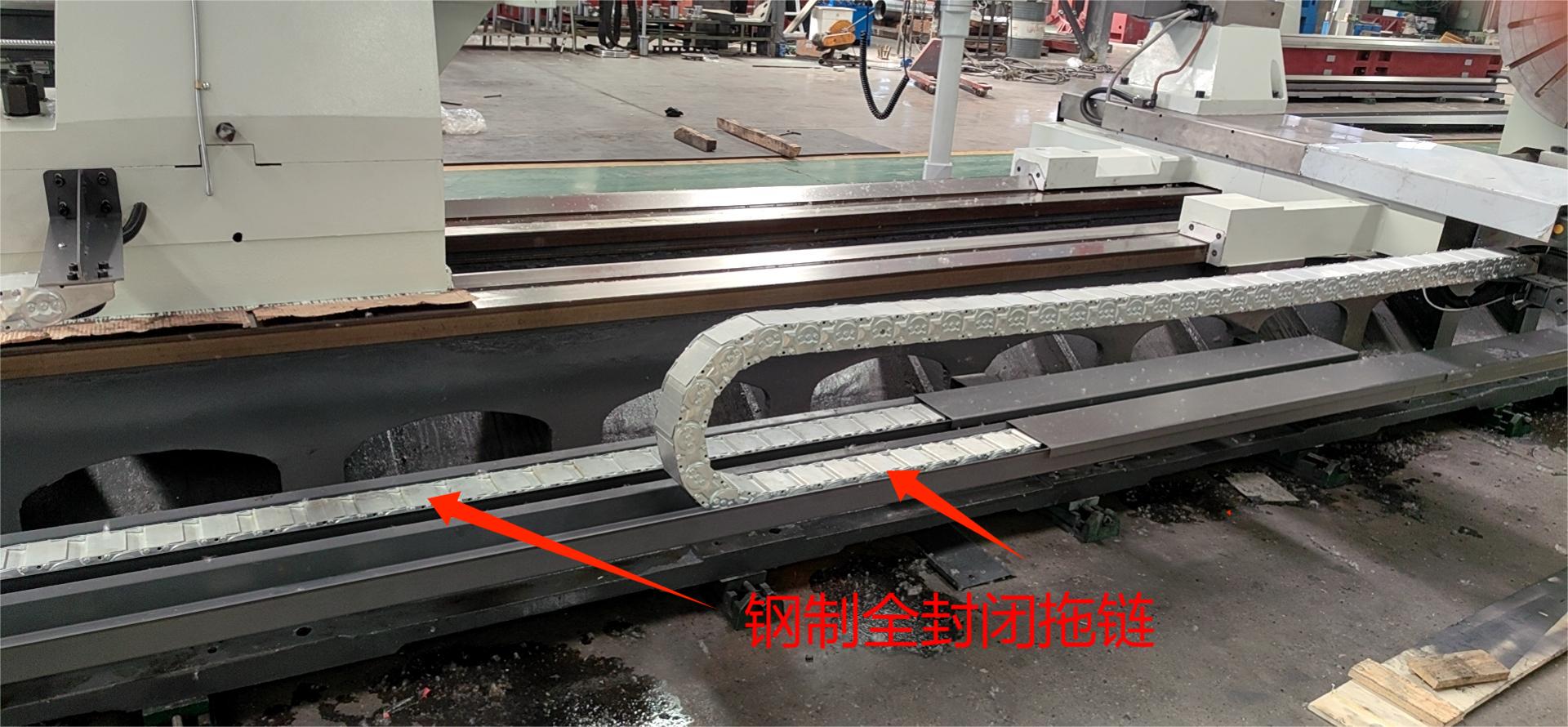

       X向及Z向伺服电机均采取了全防护结构，隐藏式走线，将因线缆裸露引起的故障率降到最低。

       配备水箱、自动排屑器（选配）
